Come scegliere l'armadio rack giusto per il tuo progetto?
La scelta di un armadio rack è una decisione infrastrutturale, non un "acquisto di un mobile". Il modello giusto influisce sulla stabilità della rete, sulla temperatura dei dispositivi, sull'ergonomia del servizio, sulla sicurezza fisica e sull'effettivo TCO - costo totale di proprietà per l'intero ciclo di vita dell'installazione. L'armadio determina se la sostituzione di uno switch richiederà 5 minuti o mezza giornata; se l'UPS e il cablaggio possono essere instradati in modo logico o se si scontreranno continuamente con le porte; se la riserva di spazio e di potenza sarà sufficiente per la crescita o se ogni aggiornamento si concluderà con la ricostruzione della colonna montante.
In pratica, la scelta giusta non si riduce a "quante U e a quale profondità". Altrettanto importanti sono: l'ambiente di lavoro (SOHO, ufficio, sala server, laboratorio/AV - cioè laboratori e sistemi audio-video: sale conferenze, studi/broadcast, istruzione, digital signage; dove contano la silenziosità, la rapidità di riconfigurazione e la facilità di accesso anteriore/posteriore a dispositivi come matrici HDMI/SDI/HDBaseT, processori DSP, amplificatori, mixer, encoder/registratori, lettori di segnaletica e controller di controllo), la densità di potenza (PoE, NVR, server), la logistica dei cavi (raggi di curvatura, instradamento verticale/orizzontale), la distribuzione dell'alimentazione (PDU 1U/0U, margine di potenza), l'acustica e la possibilità di servizio laterale e posteriore. I problemi più comuni derivano dalla mancanza di spazio - U, profondità, potenza e raffreddamento - e da uno schema di gestione dei cavi poco ponderato. Ti invitiamo a leggere il nostro articolo, in cui cercheremo di fugare ogni dubbio.

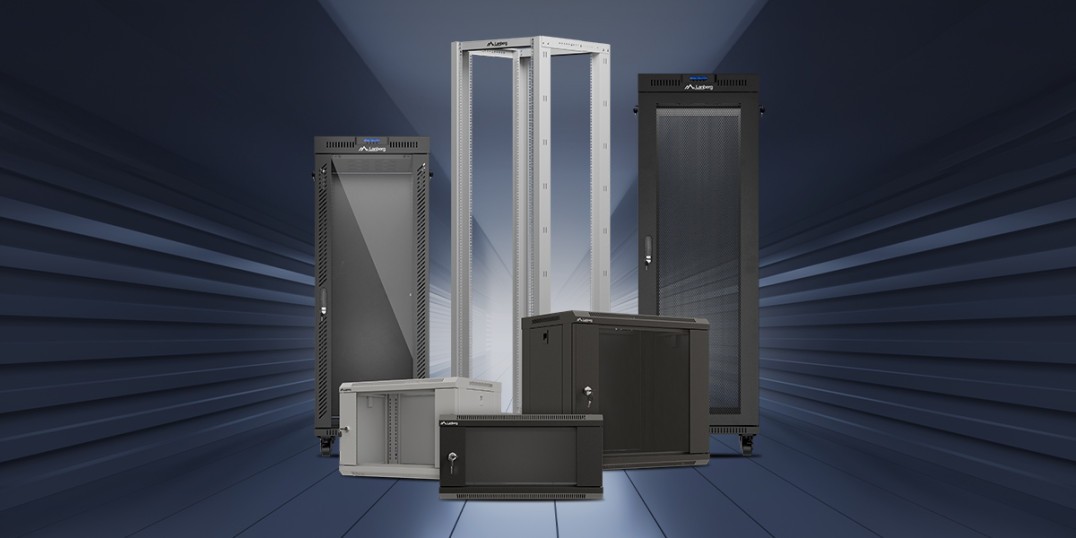

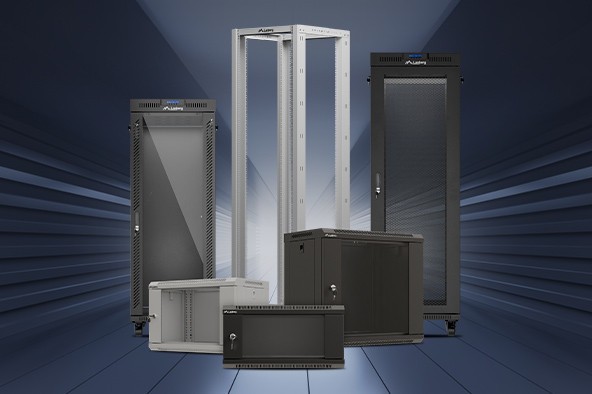

Cos'è esattamente un armadio rack?
Un armadio rack è un contenitore standardizzato per il montaggio di apparecchiature IT/telecom/AV, basato su una larghezza di 19″ (meno spesso 10″) e una divisione dell'altezza in unità "U" (1U = 44,45 mm). La standardizzazione significa che i pannelli patch, gli switch, i server, gli UPS e gli accessori si adattano alle stesse guide di montaggio e la manutenzione è prevedibile. Un buon armadio non è solo un telaio d'acciaio con una porta: è un percorso del flusso d'aria ben studiato, una distribuzione sicura dell'alimentazione, la messa a terra degli elementi e lo spazio per la crescita, che insieme accorciano i tempi di inattività e riducono i costi operativi.
Standard: 19″ (mercato professionale), 10″ (SOHO - Small Office/Home Office; ufficio, sala server, laboratorio/AV); montaggio su binari con interasse a U, viti M6 + dadi a gabbia.
Corpo del mobile: montaggio a parete o a pavimento; porte in vetro/forate; pannelli laterali rimovibili; ingressi per i cavi.
Obiettivi: ordine e standardizzazione, tempi di assistenza più brevi, maggiore affidabilità, sicurezza ed estetica.
Come leggere le specifiche e progettare le dimensioni?
Le specifiche di ogni armadio rack si riducono a tre dimensioni: larghezza (19″/10″), altezza (U) e profondità (esterna e di montaggio - distanza tra le guide). Prima di scegliere un modello, fai un inventario delle apparecchiature, somma le unità U e aggiungi un margine del 20-30%. Calcola la profondità "in termini reali": telaio + spine + raggio di curvatura dei cavi. Verifica anche la capacità di carico (per le unità a parete), la direzione di apertura della porta e la possibilità di invertire le cerniere, e per gli armadi a pavimento - il livellamento e l'eventuale ancoraggio.
Altezza in U: il margine che salva i progetti
La progettazione "al limite" finisce per non avere spazio per gli organizzatori o per un pannello patch aggiuntivo. Un margine minimo del 20-30% ti permette di ampliare l'installazione senza riorganizzare l'intero armadio.
In pratica: conta le U di tutti i dispositivi, aggiungi un +20-30%, pianifica un 1U libero sopra gli elementi particolarmente "caldi".
Profondità - dimensione esterna e di montaggio
Per gli armadi a muro spesso 450-600 mm, per quelli a pavimento 600/800/1000/1200 mm. Ricorda lo spazio effettivo di montaggio, le prese di alimentazione/ethernet e i raggi di curvatura, soprattutto per i cavi patch nella parte anteriore.
Suggerimento: per le unità server/UPS, preferisci 1000-1200 mm; per SOHO/CCTV, 600 mm è una scelta sicura.
Porte e accesso ai servizi
Le porte in vetro migliorano l'acustica e consentono una rapida ispezione visiva; le porte perforate migliorano il flusso d'aria. I fianchi rimovibili e l'accesso sensibile alla parte posteriore abbreviano gli interventi.
Suggerimento: in tutti i casi in cui la bassa rumorosità è una priorità.
Capacità di carico e stabilità
Le unità a parete sono limitate dalla parete e dalle staffe, quindi gli elementi pesanti (UPS) sono un'eccezione. Negli armadi a pavimento, monta i moduli più pesanti in basso, livella l'armadio e, in caso di carichi elevati, ancoralo.
Regola: il peso diminuisce, il centro di gravità rimane basso, la sicurezza aumenta.
Armadi a muro: un hub di distribuzione compatto
Gli armadi a muro sono ideali per SOHO, piccoli uffici, punti di distribuzione a pavimento (IDF) e TVCC. I tipici armadi 9-12U con profondità di 600 mm possono contenere un router/ONT, uno switch PoE, 1-2 patch panel e un NVR, lasciando un margine per un'ordinata posa dei cavi. Nelle installazioni PoE e di sorveglianza, il calore può rappresentare una sfida: è opportuno utilizzare porte forate e un pannello con ventola e termostato. Un limite è spesso la capacità di carico della parete; se prevedi un UPS, verifica il carico ammissibile e montalo su uno scaffale il più basso possibile.
Quando sceglierlo: un nodo di rete locale, un NVR + PoE, una microrete a casa/ufficio.
Dimensioni di partenza: da 4U a 12U, profondità 350-450 mm (margine per spine e cavi patch).
Ventilazione: pannello a 2-4 ventole + termostato; 1U libero sopra i "riscaldatori".
Accessori: ripiano per NVR/UPS, organizer 1U, pannello a spazzola, PDU 1U, set di viti M6.
Armadi a pavimento - la spina dorsale delle sale server e degli IDF/MDF più grandi
Quando il numero di dispositivi e le esigenze di alimentazione, raffreddamento e cablaggio aumentano, è il momento di installare un armadio a pavimento. Negli uffici, un buon punto di partenza è 15U-32U (spesso 600x600, 600x800 mm) e nelle sale server 37U-47U (da 600x1000/1200 o 800x1000/1200 mm) con fronte/retro perforati. Monta i moduli più pesanti (unità UPS online, batterie) il più in basso possibile; livella l'armadio con piedini o rotelle e ancoralo al pavimento se necessario. I pannelli di copertura 1-2U tra i blocchi di apparecchiature migliorano la direzionalità del raffreddamento e riducono i "cortocircuiti" dei flussi d'aria.
Quando scegliere: server su slitte, array, unità UPS più grandi, PDU verticali, molti cablaggi.
Dimensioni di partenza: Negli uffici, un buon punto di partenza è 22-32U (spesso 800×1000 mm), mentre nelle sale server 42-47U (800×1000/1200 mm).
Alimentazione: doppia alimentazione, PDU 0U su entrambi i lati, margine di alimentazione di almeno il 30%.
Organizzazione: gestori di cavi verticali, ingressi a spazzola nella parte superiore/inferiore, pannelli di copertura tra i dispositivi.
Rack aperto: accesso completo e massima flessibilità
Un rack aperto (telaio aperto da 19″) è una soluzione per laboratori, banchi di prova e integrazione AV. L'assenza di un involucro significa massima ventilazione e riconfigurazione rapida, ma richiede un ambiente controllato, senza movimenti casuali e polvere eccessiva.
Vantaggi: Accesso a 360°, cambi rapidi, ottime termiche.
Suggerimenti: rotelle + supporti trasversali, fascette in velcro/zip, scalette verticali per i fasci.
Limiti: protezione fisica ridotta, adatta solo alle zone "pulite".
Raffreddamento e acustica: una disciplina che paga
Il raffreddamento deve essere pianificato in modo da supportare un flusso d'aria da fronte a retro. Porte forate e pannelli divisori limitano la miscelazione del flusso d'aria. Negli uffici, le ventole a velocità variabile con termostato funzionano bene: meno rumore e temperature più stabili. Gli switch PoE e gli NVR possono dissipare molto calore; lascia una 1U libera sopra di loro o forza un flusso d'aria più elevato.
Le migliori pratiche
Perforazione anteriore/posteriore, pannelli di chiusura 1-3U, RU libera sopra i punti caldi.
Evita i "cortocircuiti" del flusso d'aria: separa le zone fredde da quelle calde.
Monitora la temperatura e imposta le soglie di allarme in modo realistico.
Automazione
Pannelli di ventilatori + termostato; il raffreddamento funziona quando è necessario, non "a manetta" per tutto il tempo.
Acustica
Vetro + guarnizioni nelle aree sensibili al rumore; ricorda il compromesso con le termiche.
Alimentazione e sicurezza: i margini portano tranquillità
Organizza l'alimentazione attraverso le PDU: negli armadi a parete - 1U; in quelli a pavimento - 0U verticale (più prese, cavi più corti). Progetta con un margine del 30% per le prese e l'alimentazione. Monta gli UPS a rack su guide; nei sistemi critici prendi in considerazione un UPS online con bypass di manutenzione. Metti a terra tutti gli elementi dell'armadio (chassis, porte, pannelli) e controlla l'accesso alla stanza.
Piano di alimentazione: margine ≥30% per la crescita del carico e della temperatura.
Topologia: se possibile, due alimentazioni indipendenti.
Sicurezza: messa a terra, serrature, rimozione limitata dei pannelli.
Gestione dei cavi: servizio più rapido e meno errori
Termina i cavi fissi sui pannelli patch e utilizza cavi patch corti ed etichettati sui dispositivi. Nella parte anteriore, usa organizzatori orizzontali e negli armadi a pavimento scale verticali. I pannelli a spazzola ti permettono di instradare i fasci dall'alto o dal basso senza perdere l'estetica e riducendo l'ingresso della polvere. Instradare la fibra separatamente, mantenendo i raggi di curvatura.
Organizzazione: pannello patch = confine tra cablaggio fisso e patch.
Ergonomia: curve dolci, riserve di allentamento, etichette per porte e fasci.
FO: percorsi separati e raggi di curvatura in linea con le raccomandazioni del produttore.
Adattamento allo scenario: come non esagerare
A casa o in un micro-ufficio, il modo migliore è un montaggio a parete da 19″ 4-12U, con profondità di 350-450 mm (per NVR/PoE: 450-600 mm). In un IDF/MDF scegli un 12-15U a parete (350-600 mm) o passa a un 15-32U a pavimento - chassis da 600×600 o 600×800 mm.
Per sala server "single-cabinet" si intende un armadio a pavimento da 37-47U (più spesso 42-47U) di dimensioni 600×1000/1200 o 800×1000/1200 mm, con fronte/retro perforati, PDU 0U verticali su entrambi i lati e pannelli di chiusura 1-3U tra i blocchi di apparecchiature.
I laboratori e i sistemi AV trarranno vantaggio da un rack aperto da 18-42U, con accesso completo ed eccellenti proprietà termiche, ma solo in ambienti controllati; aggiungi rotelle, supporti trasversali e fascette in velcro/zip.
SOHO / CCTV
Armadio: montaggio a parete 9-12U, 600 mm.
Componenti aggiuntivi: ventola + termostato, PDU 1U, organizer 1U, ripiano per NVR/UPS.
Ufficio (IDF/MDF)
Armadio: a parete 12-15U o a pavimento 22-32U.
Priorità: passaggio chiaro dei cavi, margine a U, facciata ordinata.
Sala server
Armadio: a pavimento 42-47U, 800×1000/1200 mm.
Priorità: parte anteriore/posteriore perforata, PDU 0U su entrambi i lati, pannelli di copertura, verticali ordinati.
Laboratorio / AV
Armadio: rack aperto 18-42U.
Priorità: riconfigurazione rapida, accesso completo, organizer in velcro/verticali.
Gli errori più comuni e come evitarli
Il più delle volte non c'è una riserva di U e una profondità di montaggio sufficiente, per cui le spine si scontrano con le porte e ogni nuovo elemento scatena un "effetto domino". Altrettanto comune è la sottovalutazione del raffreddamento (PoE/NVR) e la "potenza dimensionata al limite". I moduli pesanti montati in alto aumentano il centro di gravità e il rischio di ribaltamento.
Spazio per la testa: +20-30% di U e +30% di potenza.
Profondità: include i tappi e i raggi di curvatura; controlla la profondità tra i binari.
Termici: perforazione, ventole, pannelli di copertura; RU libero sopra gli elementi caldi.
Stabilità: UPS/batterie in basso, livellamento ed eventuale ancoraggio.
Gli accessori che fanno davvero la differenza
Questi sono i piccoli accorgimenti che riducono i tempi di assistenza e migliorano l'affidabilità. Ripiani (fissi/scorrevoli) per i dispositivi senza "orecchie", guide per i server, pannelli di chiusura 1-2U per migliorare la direzionalità del raffreddamento, PDU 1U/0U per una distribuzione ordinata dell'alimentazione, pannelli a spazzola, organizer e una fornitura di viti M6 con dadi a gabbia.
Montaggio: ripiani, guide, kit M6.
Raffreddamento: pannelli di copertura, ventole + termostato.
Ordine/potenza: PDU 1U/0U, organizzatori, pannelli a spazzola, cinghie in velcro/legami a zip.
Riassunto
Inizia a scegliere un armadio rack in base al suo ruolo (SOHO/IDF/sala server/laboratorio), poi calcola U e profondità "in termini reali", progetta il raffreddamento e l'alimentazione con un margine e infine occupati delle migliori pratiche di gestione dei cavi. I margini sono la tua assicurazione: Un +20-30% di U e un +30% di potenza assicurano che l'installazione rimanga efficiente e pronta a crescere.
SOHO/CCTV: montaggio a parete 19″ 4-12U, 350-450 mm (per NVR/PoE: 450-600 mm); ventola con termostato, PDU 1U, 1U libero sopra i "riscaldatori".
IDF/MDF: montaggio a parete 12-15U o a pavimento 15-32U (600×600 / 600×800 mm); organizer (orizzontale/verticale) e pannelli di chiusura 1-3U.
Sala server: a pavimento 37-47U (più spesso 42-47U), 600×1000/1200 o 800×1000/1200 mm; frontale/posteriore perforato, PDU 0U su entrambi i lati, pannelli di chiusura 1-3U, doppia alimentazione e margine di potenza ≥30%.
Laboratorio/AV: rack aperto 18-42U - accesso completo e riconfigurazione rapida in un ambiente controllato; rotelle + supporti trasversali, fascette in velcro/zip, scale verticali.
Un armadio rack ben scelto è un investimento in stabilità e riduzione del TCO: organizza il cablaggio, migliora il raffreddamento e riduce i tempi di manutenzione. Ora hai a disposizione una serie completa di criteri per prendere una decisione informata: dall'altezza a U e dalla profondità di montaggio reale, passando per il tipo di porta e il piano di raffreddamento, fino alla distribuzione dell'alimentazione e agli accessori. Invece di "compromessi per oggi", scegli una soluzione che lasci un margine per il domani.
