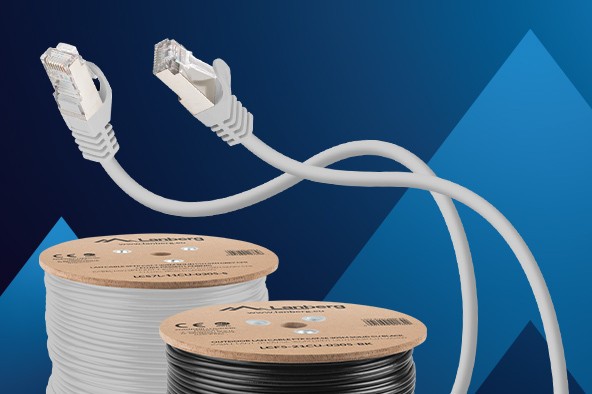

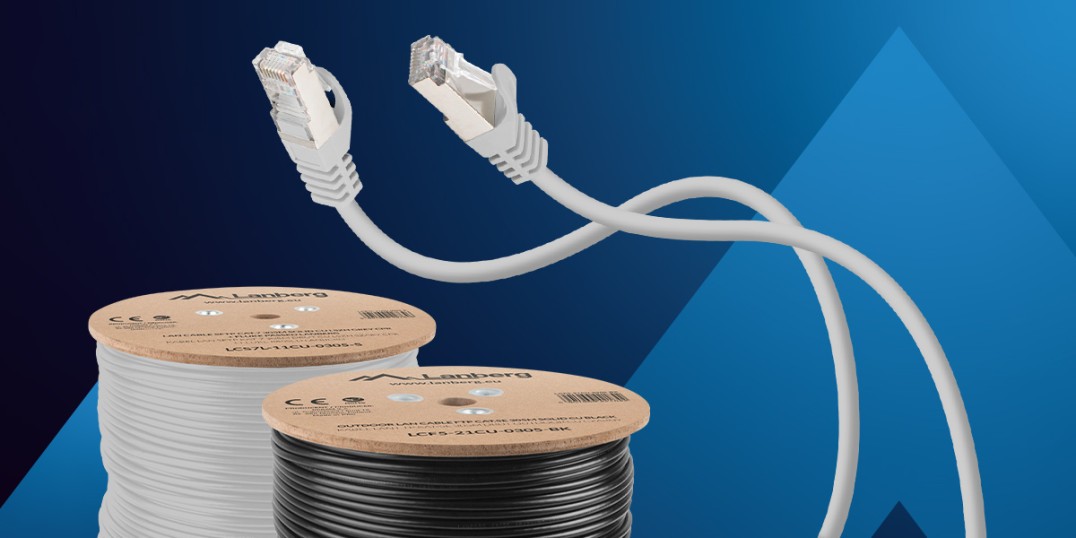

Cavi LAN, patch cord e la brutale realtà
Le reti moderne devono gestire sempre di più. 1 Gb/s è ormai il minimo indispensabile e 10 Gb/s non sono più riservati alle sale server. A ciò si aggiungono i punti di accesso Wi-Fi 6/6E, la telefonia VoIP, le telecamere 4K e i sistemi di controllo degli accessi. Ognuno di questi dispositivi genera traffico e spesso assorbe anche energia tramite PoE.
Il mercato dei cavi e delle patch cord è enorme. Produttori rinomati si affiancano a marchi sconosciuti e tutti hanno un aspetto simile: il rivestimento indica una categoria, un tipo di schermatura e talvolta un logo. Il problema è che la stampa è solo una dichiarazione. Alcuni cavi soddisfano davvero i requisiti ISO/IEC o TIA, altri rasentano appena i limiti inferiori dei parametri e altri ancora non li raggiungono affatto.
Per un installatore, questo è un aspetto fondamentale. Progetti una rete da 10 Gb/s, installi un cablaggio Cat.6A e tutto sembra professionale. Poi si scopre che ci sono errori di trasmissione, cadute di velocità, problemi con il PoE ad alta potenza. Sulla carta tutto è a posto, ma nella pratica il cliente si lamenta. Molto spesso il colpevole è semplicemente un cavo che non mantiene le promesse del rivestimento.
Perché la stampa di una guaina Cat.6/6A non è sufficiente
Le prestazioni di un cavo si basano su specifici parametri elettrici misurati su intervalli di frequenza definiti. I più importanti sono l'attenuazione del segnale (Attenuazione), il crosstalk vicino e lontano (NEXT, FEXT), la perdita di ritorno, il ritardo di propagazione e, quando si tratta di PoE, la resistenza del loop DC e il bilanciamento delle coppie. Solo una misurazione completa di questi valori mostra se il cavo è davvero in grado di gestire una trasmissione a 10 Gb/s con un margine di sicurezza adeguato.
I cavi economici spesso non rispettano i margini alle frequenze più alte. In teoria sono Cat.6, ma in pratica raggiungono a malapena i limiti inferiori dello standard, o non li raggiungono affatto. L'assenza di margine significa che la rete può funzionare bene oggi, ma qualsiasi cambiamento delle condizioni può causare problemi.
Ecco perché nelle installazioni professionali non basta guardare la stampa. Ogni collegamento deve essere verificato con un tester che confermi i parametri reali.
Fluke Corporation - lo standard industriale per i test di cablaggio
Fluke Corporation è leader mondiale nella produzione di strumenti di misura e diagnostica professionali. Nel settore del cablaggio strutturato, i tester Fluke sono da anni il punto di riferimento. L'industria del networking li considera il gold standard: se un cavo è "Fluke-passato", si tratta di un vero e proprio argomento tecnico supportato da misurazioni. I tester Fluke vengono utilizzati per certificare i cavi in base a standard internazionali come ISO/IEC 11801 o TIA-568.
Fluke DSX-602 in pratica
Il DSX-602 è un analizzatore per la certificazione dei cavi in rame. Supporta le coppie ritorte dalla Cat.3 alla Cat.6A, opera fino a 500 MHz e consente la certificazione della Cat.6A per 10 Gigabit Ethernet in circa 10 secondi per collegamento. I test sono veloci, l'interfaccia è chiara e la diagnostica avanzata HDTDX/HDTDR ti permette di individuare con precisione il punto di danno o la fonte del problema.
Come si testano i cavi e le patch cord di Lanberg?
In Lanberg, ogni serie di cavi e patch cord destinati alle installazioni professionali viene sottoposta a test rigorosi con il Fluke DSX-602. Non si tratta di una procedura di marketing, ma di verificare che il prodotto soddisfi davvero i parametri dichiarati.
Il processo è il seguente. Per prima cosa configuriamo il tester: selezioniamo lo standard appropriato (ISO/IEC 11801 o TIA-568) e la categoria del cavo. Utilizziamo adattatori di canale dedicati o adattatori di collegamento permanenti, a seconda del tipo di test. Per i cavi patch, testiamo il cavo finito terminato con spine RJ45 su entrambe le estremità: il tester controlla l'intera serie di parametri elettrici esattamente come fa per un canale completo.
Avviamo il test e in pochi secondi otteniamo un risultato di PASS o FAIL. Sullo schermo possiamo vedere i parametri chiave: attenuazione, diafonia NEXT e FEXT, perdita di ritorno, lunghezza del collegamento e parametri relativi al PoE. Un risultato PASS significa che il cavo soddisfa i requisiti dello standard per la categoria in questione. Anche il margine è importante: più è alto, più margine hai per il futuro.
Se il cavo non supera il test, la diagnostica del DSX-602 individua l'area del problema. Sul grafico possiamo vedere esattamente dove c'è un'anomalia del segnale, uno schiacciamento o una terminazione sbagliata. In questo modo possiamo correggere rapidamente il processo di produzione e garantire che ogni lotto soddisfi i requisiti.
Esportiamo i risultati in LinkWare e generiamo report con misure dettagliate, grafici e margini. Questa documentazione è disponibile per i nostri partner commerciali e per gli installatori: è la prova che i parametri dei cavi Lanberg non vengono estrapolati dal nulla.
Perché i cavi Lanberg testati da Fluke sono un vero vantaggio?
Se installi un cavo Lanberg con la conferma dei test Fluke, hai la certezza tecnica dei parametri. Sai che il cavo è in grado di gestire 10 Gb/s perché è stato misurato e ha superato la certificazione. Questo si traduce in meno guasti e meno reclami: meno problemi di velocità, interruzioni di connessione o PoE instabile. Si risparmia tempo perché non si deve tornare sul posto per spegnere gli incendi dopo che il sistema è entrato in funzione.
Per l'installatore significa anche maggiore credibilità agli occhi del cliente finale. Puoi mostrare un rapporto di prova invece di chiedere loro di crederti sulla parola. Il cliente può vedere che la sua rete è stata misurata, verificata e soddisfa i parametri: questo crea fiducia e facilita l'accettazione.
Lanberg testa i suoi cavi Cat.6 e Cat.6A e le patch cord con il DSX-602 in conformità agli standard ISO/IEC e TIA. Ogni serie destinata a installazioni complesse - uffici, centri dati, siti industriali - ha risultati di misurazione documentati. È una garanzia che l'installazione funzionerà secondo il progetto, senza sorprese.
Sintesi
Non tutti i cavi presenti sul mercato sono uguali. La stampa di un rivestimento Cat.6 o Cat.6A è solo la dichiarazione del produttore: la vera conferma della qualità è un test eseguito con un tester di certificazione. Lanberg utilizza il Fluke DSX-602 per garantire che i cavi soddisfino davvero i requisiti della categoria e della larghezza di banda dichiarate.
Se vuoi essere sicuro che la tua installazione funzioni come previsto, scegli i cavi e le patch cord di Lanberg con test Fluke documentati. Meno problemi, meno reclami, più clienti soddisfatti. Contattaci se hai bisogno di consigli sulla scelta del cablaggio o se vuoi vedere dei campioni di test.
