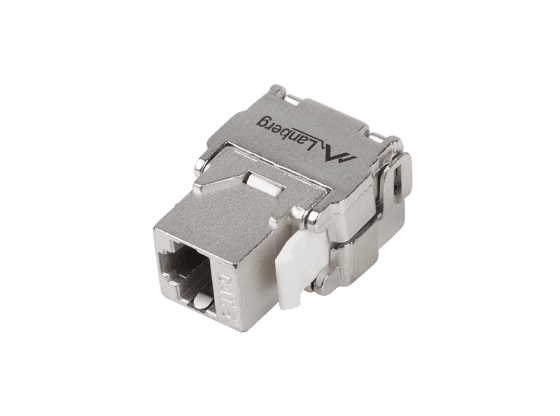

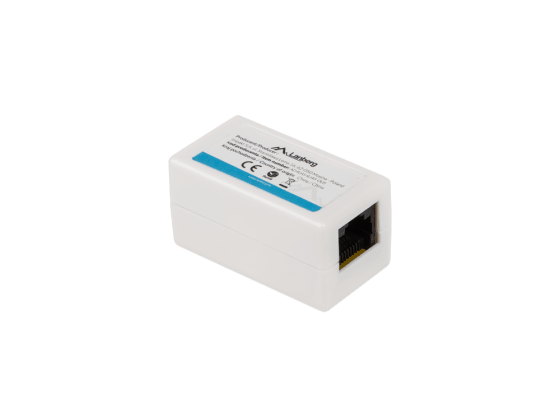

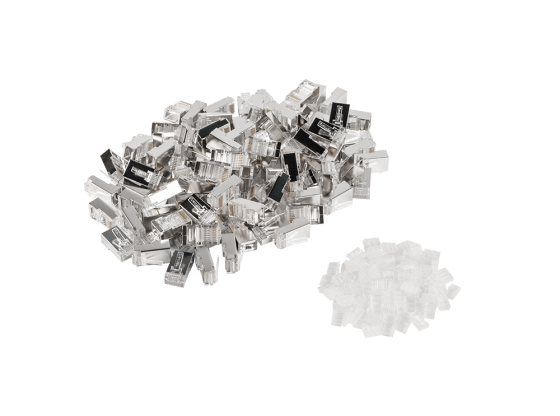

Cablaggio strutturato LAN: Cavi in rame RJ45 e cavi adattatori, moduli keystone, prese, spine e connettori di rete.

Cos'è una rete strutturata e perché è importante?

Definizione e principi di una rete strutturata

La rete Ethernet strutturata è un sistema di trasmissione di telecomunicazioni completo progettato per un'ampia gamma di applicazioni, come la trasmissione di dati, voce e video. Una rete strutturata è costituita da componenti passivi come cavi in rame, fibre ottiche, prese, patch panel e altri componenti che collegano i punti di distribuzione e gli utenti finali in un'unica infrastruttura coesa. Il cablaggio strutturato è un sistema di cablaggio universale per le telecomunicazioni che offre flessibilità e la possibilità di espandere facilmente la rete in futuro.

L'importanza di un corretto cablaggio strutturato nelle LAN

Un corretto cablaggio strutturato è fondamentale per le prestazioni e l'affidabilità delle LAN. La qualità della trasmissione dei dati, la riduzione al minimo delle interferenze e la garanzia di un funzionamento stabile dell'intera infrastruttura di rete dipendono dalla corretta gestione del sistema di cablaggio verticale e orizzontale. La corretta progettazione e installazione di una rete strutturata consente una trasmissione efficiente dei dati a velocità adeguate alle esigenze degli utenti.

Differenze tra le categorie (cat) di cavi nelle LAN, livelli di produttività

Le categorie di cablaggio strutturato determinano la velocità massima di trasmissione e la frequenza di funzionamento di un particolare tipo di cavo. Le categorie più comuni sono:

• Categoria 5e: I cavi di questa categoria supportano frequenze fino a 100 MHz e larghezze di banda fino a 1 Gbps.
• Categoria 6: Questi cavi operano a frequenze fino a 250 MHz e offrono larghezze di banda fino a 10 Gbps su distanze fino a 55 metri.
• Categoria 6a: Questa categoria supporta frequenze fino a 500 MHz e larghezze di banda di 10 Gbps su distanze fino a 100 metri.
• Categoria 7: i cavi di questa categoria supportano frequenze fino a 600 MHz e larghezze di banda fino a 10 Gbps. Presentano una schermatura migliore rispetto alla Categoria 6a, che riduce al minimo le interferenze elettromagnetiche. Vengono utilizzati principalmente in ambienti industriali e di data center dove sono presenti numerosi dispositivi che generano interferenze.
• Categoria 7a: questi cavi supportano frequenze fino a 1000 MHz e larghezze di banda fino a 10 Gbps. Sono progettati per applicazioni che richiedono una larghezza di banda molto elevata e interferenze minime, come i sistemi audio/video professionali.
• Categoria 8.1: I cavi di questa categoria supportano frequenze fino a 2000 MHz e offrono larghezze di banda fino a 25 Gbps su distanze fino a 30 metri. Vengono utilizzati soprattutto nei data center dove è richiesta una larghezza di banda molto elevata e una bassa latenza.
• Categoria 8.2: lo standard più recente, i cavi di questa categoria supportano frequenze fino a 2000 MHz e offrono larghezze di banda fino a 40 Gbps su distanze fino a 30 metri. La categoria 8.2 è progettata per essere utilizzata negli ambienti di rete più esigenti, come i data center, dove le prestazioni massime e la latenza minima sono fondamentali.

I cavi si differenziano anche per il tipo di schermatura. La Categoria 8.2 offre metodi di schermatura avanzati che riducono ulteriormente le interferenze elettromagnetiche, consentendo una trasmissione dati affidabile anche nelle condizioni più difficili.

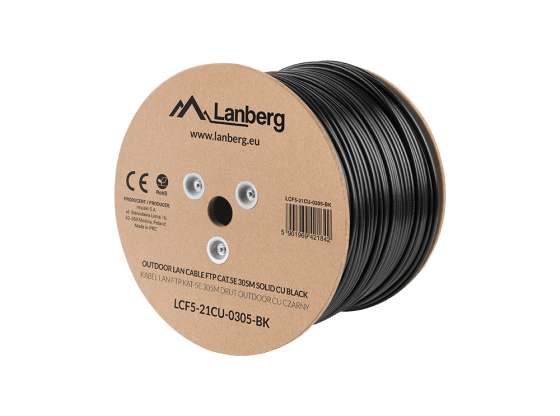

Quali sono i tipi di cavi RJ45 e come si usano?

Specifiche dei cavi RJ45, loro utilizzo e confronto

I cavi RJ45 sono il mezzo standard per la trasmissione dei dati nelle LAN. Sono disponibili in diverse categorie, come 5e, 6 e 6a, che influiscono sulla larghezza di banda e sulla frequenza di funzionamento. I cavi RJ45 possono essere schermati (FTP) o non schermati (UTP), il che influisce sulla resistenza alle interferenze elettromagnetiche.

Quale cavo RJ45 scegliere per un sistema di cablaggio strutturato: cat 5/6/7/8?

La scelta del giusto cavo RJ45 dipende dalle specifiche tecniche della rete e dalle esigenze degli utenti. Per la maggior parte delle applicazioni da ufficio, la categoria 5e è sufficiente, ma per le applicazioni più esigenti, come la trasmissione video ad alta definizione, vale la pena investire in cavi di categoria 6 o 6a.

Come realizzare un'installazione di cablaggio strutturato efficace?

Le fasi più importanti dell'installazione di un cablaggio di rete

1. Pianificazione: Determinare i requisiti della rete e preparare un piano di installazione.
2. Selezione dei materiali: Scegliere i cavi, le prese, le patchcord e gli altri componenti giusti.
3. Installazione: Installazione dei cavi in conformità con gli standard EN 50173, installazione delle prese e delle chiavi di violino.
4. Test: Verifica della correttezza dell'installazione e della qualità delle connessioni.

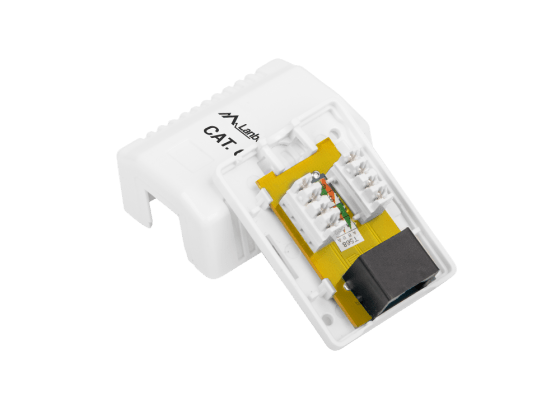

Scelta delle prese e delle chiavi di collegamento più adatte per la LAN.

Le prese e le chiavi di violino sono componenti fondamentali nelle LAN, in quanto vengono utilizzate per collegare i dispositivi finali. La scelta dei componenti giusti dipende dalla categoria di cablaggio e dalle specifiche tecniche della rete. È importante che siano compatibili con i cavi utilizzati e che garantiscano connessioni affidabili.

Cosa significano i termini UTP e FTP nel contesto del cablaggio di rete?

Differenze tra cavi UTP e FTP nelle LAN

I cavi UTP (Unshielded Twisted Pair) e FTP (Foiled Twisted Pair) differiscono per il modo in cui sono schermati. I cavi UTP non sono schermati, il che li rende più economici e facili da installare, ma meno resistenti alle interferenze elettromagnetiche. I cavi FTP sono schermati e quindi più resistenti alle interferenze, ma anche più costosi e difficili da installare.

Vantaggi e svantaggi dell'utilizzo di cavi schermati e non schermati

I cavi schermati (FTP) offrono una migliore protezione dalle interferenze, il che è importante in ambienti con alti livelli di interferenze elettromagnetiche. Tuttavia, sono più costosi e più difficili da installare rispetto ai cavi non schermati (UTP). I cavi UTP sono più facili da installare e più flessibili, ma possono essere meno efficaci in ambienti con alti livelli di interferenza.

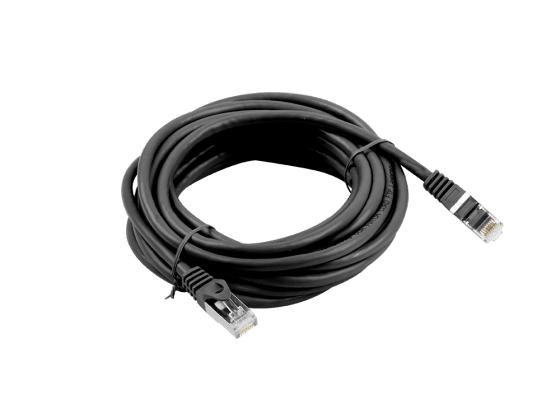

Come garantire una LAN efficiente: quali cavi e patchcord scegliere?

Tecnologie e standard di cablaggio che supportano la trasmissione dati ad alta velocità

Le moderne tecnologie di cablaggio, come i cavi di Categoria 6a, supportano velocità di trasmissione dati ad alta velocità fino a 10 Gbps. Standard come l'EN 50173 garantiscono che le installazioni seguano le migliori pratiche, riducendo al minimo il rischio di interferenze e migliorando le prestazioni della rete.

L'importanza di una corretta gestione del sistema di cablaggio strutturato

La corretta gestione del sistema di cablaggio strutturato è fondamentale per ottenere prestazioni e affidabilità della LAN a lungo termine. Ciò include ispezioni, test e manutenzioni regolari per garantire che tutte le connessioni siano in buone condizioni e che il sistema sia ottimizzato per trasmettere i dati alla massima velocità e con il minimo disturbo.
